油品储运安全一直是石化行业各级部门和企业高度重视的问题。多年来，虽然采取了不少安全措施和技术，仍然存在着不少隐患，安全事故仍有发生。国标的新规范明确要求：大于或等于10000M3的浮顶罐应采用火灾自动报警系统。这充分体现了国家对石化行业消防安全的高度重视。为此，各石化企业一直在寻找一种简单、可靠，且有利于提升企业安全管理自动化水平的新型安全监测技术。



　　

　　　　　

FBG1550光纤光栅信号处理部件是一款准分布式、可恢复、差定温、本质安全防爆的新一代感温火灾探测系统。符合国标GB/T 21197-2007《线型光纤感温火灾探测器》各项技术要求。

FBG1550感温火灾探测器在石化上应用技术特点：
　　１、光纤光栅信号处理系统实时自检，实时校准,保证系统的可靠性和正确性；
　　２、从储油罐到控制室感温测量及信号传输全部采用光信号，实现无电检测，本质安全防爆；

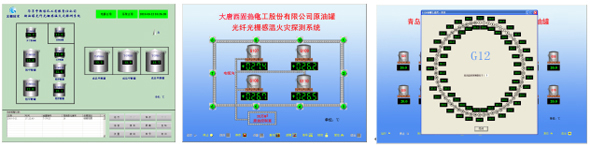

　　３、用户软件可通界面直观地了解储油罐的实时温度分布情况，操作简单方便；
　　４、可实时查看各罐上每点温度，可查询各点的温度历史记录、温度列表、报警记录、历史记录；
　　５、可精确定位报警, 报警定位每个探测器，报警定位间距3m；
　　６、并输出控制触点信号，作为报警和火灾情况，可与喷淋灭火消防联动；
　　７、光纤光栅感温火灾探测信号处理器可根据用户要求，设置预警和报警两级温度点、差温报警；报警发生时，相应探测器位置转为红色并闪烁，如系统配置声光报警器，则报警器同时动作；

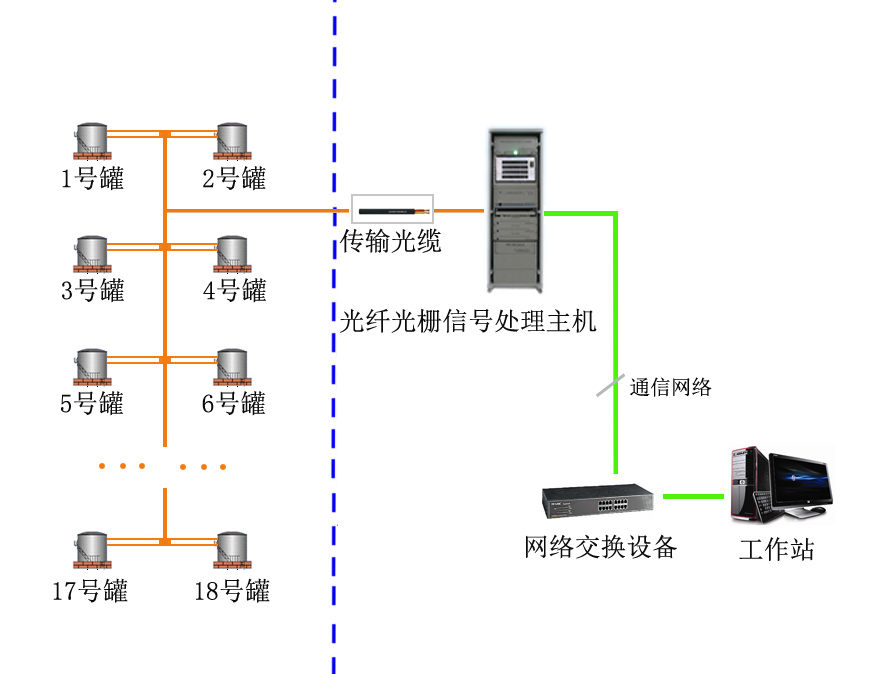

　　８、可通过局域网或光纤专线将测量温度传输到集中控制中心的计算机上。


　　　　

以6罐3万方为例，工程配置如下：

１、光纤光栅温度探测单元： FBG1550-T800
　　　3万方罐直径约46M，探测单元间隔<3M，每罐需布设48支温度探测单元。
　　　探测单元数量：48个点/1个罐×6个罐 ＝ 288个点；
　　　所用光纤光栅温度探测单元性能如下：
　　　　(1) 连接强度高，可抗15Kg的拉力，能有效防御台风破坏适用于广大沿海地区；
　　　　(2) 通过IP68认证，具有很强的耐潮湿耐雨淋性能；

２、光纤光栅信号处理部件主机： FBG1550-2048
　　　系统配置FBG1550-2048型信号处理部件主机1套（ 16通道，1Hz, 4通道备用）；
　　　所配光纤光栅信号处理系统性能如下：
　　　　(1) 可实时查看罐上每点温度，可查询每点温度历史记录曲线；
　　　　(2) 测量频率1Hz，数据保存间隔5~10分钟可选；
　　　　(3) 三级报警（预警、报警、差温）输出，报警温度可任意设定；
　　　　(4) 通道分配：
　　　　　　每罐48支探测单元串成2串，每串24支探测单元，交叉布设；
　　　　　　每罐使用2通道，6罐合计使用12通道。
　　　　(5) 输出信号接口：
　　　　　　LAN（TCP/IP或OPC协议）、R232(Modbus协议)、开关量信号输出端子
　　３、光缆：

　　　光缆所需长度：单芯光缆1KM, 4芯光缆2KM；
　　４、系统软件：

　　　测量软件随机附带。
　　５、不间断电源　

　　　 APC1000 220V交流 ，选配
